Cargador de batería industrial serie uXcel - Sistema dual

Los cargadores de baterías industriales uXcel de 220 V 80 A y 16 V 60 A están diseñados para proporcionar energía confiable para operaciones de interruptores de alta tensión, protección de relés, iluminación de emergencia y otros sistemas críticos. Diseñados para satisfacer los requisitos operativos de las redes de distribución de alta y baja tensión, los cargadores garantizan la estabilidad de los sistemas esenciales y las funciones de alarma. Esta solución optimiza la infraestructura eléctrica, contribuyendo a una mayor seguridad energética, un suministro eléctrico estable y un desarrollo económico y social sostenible.

Marca:
EverExceed
Voltaje de CA de entrada :
380VAC 60HZ
Tipo de Batería :
Lead acid batteries
Comunicación :
Mobus TCP/IP
Servicio OEM/ODM :
Yes, customized service available
Certificados :
CE, EN61000, IEC60146
Corriente de salida:
80A/60A
Voltaje de salida:
220VDC/16VDC

CONSULTE AHORA

SiempreExceed| Un fabricante líder mundial de soluciones de energía CA/CC personalizadas;

Características técnicas

Diseño personalizado de sistema dual

Los cargadores cuentan con dos sistemas independientes en un solo gabinete, con salidas de 220V 80A y 16V 60A.

Transformadores de aislamiento dual

Transformadores de aislamiento dual para conversión de voltaje y aislamiento.

Adaptación de voltaje

Un sistema carga 105 baterías y el otro 12, con potencia seleccionable desde el cargador o el voltaje total para satisfacer las diferentes necesidades de voltaje.

Conexión en serie

La unidad maestra funciona con normalidad y la unidad esclava asume el control en caso de fallo. Una vez solucionado el fallo, ambas unidades pueden funcionar juntas o de forma independiente.

Funcionalidad Modbus y contacto seco

Admite comunicación Modbus TCP/IP y función de contacto seco, lo que facilita la conexión con el sistema del cliente.

Control de pantalla táctil

Los clientes pueden monitorear el estado de carga y las alarmas en tiempo real a través de una pantalla táctil.

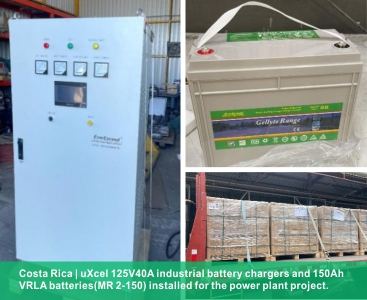

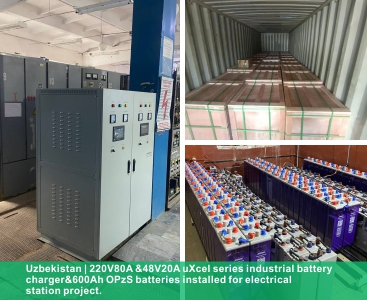

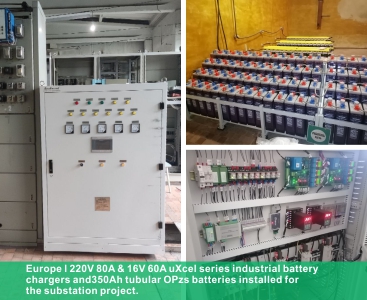

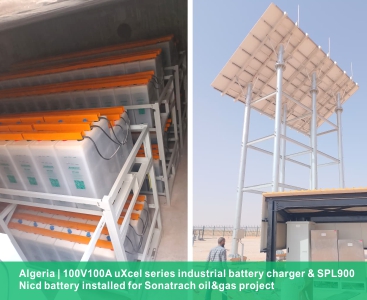

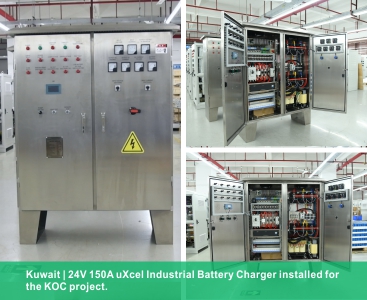

Aplicaciones

Nuestro fogonadura

GENERAL
Modelo	uXcel ultra -220 V 80 A/16 V 60 A
Topología	Rectificador de tiristores de puente completo de 6 pulsos
Control	Sistema controlado por microprocesador
Estándares	IEC60146, IEC60439, IEC60725, IEC61000-6-2, IEC61000-6-4, IEC62040(-1,-2,-3)
Configuración	Paralelo (Uno en funcionamiento, uno en espera)
AMBIENTE
Temperatura de funcionamiento	0 - 50℃
Temperatura de almacenamiento	-20 a +70℃
Humedad relativa	< 95% (sin condensación de humedad)
Altitud	1000 m máx. sin reducción de potencia
PARÁMETROS DE ENTRADA
Transformador de aislamiento de entrada	Aislado galvánicamente / blindado a tierra primaria y secundaria
Voltaje de CA y tolerancia	380 V CA ± 10 %, trifásica
Frecuencia de entrada y tolerancia	50 Hz/60 Hz ±5 %
Protección de entrada	Protección contra sobrecorriente termomagnética MCCB de entrada, SPD de CA
PARÁMETROS DE SALIDA
Tensión nominal de salida	220 VCC/16 VCC
Tensión de flotación	0-300 V/0-24 V ajustable
Voltaje de refuerzo	0-300 V/0-24 V ajustable
Estabilidad de voltaje	±1% en modo flotante, entrada dentro de la tolerancia
Corriente nominal de salida	80/60A
Ajuste de la corriente de salida	0-100% de la corriente de salida nominal
Ondulación de salida	1% RMS (con batería conectada)
Modo de funcionamiento	voltaje constante/corriente constante
Regulación de voltaje estático	< 1%
Eficiencia	88%
Filtrar	Filtro LC
Disyuntor de salida	MCCB de batería DC1, MCCB de carga DC1, MCCB de batería DC2, MCCB de carga total
Banco de baterías	Plomo-ácido o níquel-cadmio ventilado o recombinación
Voltaje de refuerzo (V/C)	Batería de plomo-ácido 2,35 Batería de NiCd 1,60 (Dependiendo de la recomendación del fabricante de la batería)
Tensión de flotación (V/C)	Batería de plomo-ácido 2,25 Batería de NiCd 1,40 (Dependiendo de la recomendación del fabricante de la batería)
PARÁMETROS MECÁNICOS
Protección externa	IP20, chapa laminada en frío
Espesor del panel	Soporte de carga: 2 mm, Sin soporte de carga: 1,5 mm
Color del marco	RAL7035
Ruido (dB)	<50 dB
Enfriamiento	Refrigeración por ventilador
Entrada de cables	Abajo
Dimensiones	1600 alto x 1200 ancho x 800 profundidad (mm)
PANEL DE VISUALIZACIÓN Y MEDICIÓN
Metro	Voltaje DC1, Voltaje DC2, Voltaje total, Corriente DC1, Corriente DC1
Protección	Protección contra fallas del cargador (sobretensión de CC, sobrecorriente de CC, sobretemperatura)
Alarma	Protección contra fallos del cargador 1, protección contra fallos del cargador 2, sobretemperatura de la batería, fallo de red, sobretensión de CC 1, subtensión de CC 1, sobretensión de CC 2, subtensión de CC 2
Indicación	Lámpara LED
Mostrar	Pantalla LCD
OTRAS FUNCIONES
Otras funciones
Compensación de temperatura de la batería	3 mV/celda, ajustable
Idioma	Personalizado
COMUNICACIÓN
Comunicación	RS485, Modbus RTU
Contacto seco	Fallo del cargador

Aplicación de electricidad

Solicitud de petróleo y gas

If you need to download files, you need to register as our member first ! Acceso / Registrado

EverExceed uXcel Series Charger Catalog V3.1.pdf

Ficha de datos

¿En qué se diferencian la carga “ecualizador”, la carga “refuerzo” y la “carga rápida”?

Cada uno de estos términos describe la misma función del cargador, que eleva temporalmente el voltaje de la batería por encima del nivel de flotación. Existen diferentes usos para el voltaje de carga elevado, como se muestra a continuación:
Significado comúnmente entendido del término
Ecualizar: “recarga” periódica de la capacidad de la batería y corrección de las diferencias de capacidad de las celdas
Boost: puede referirse a “ecualizar”, “carga rápida” y, a veces, a ambos.
Carga rápida: recarga más rápida de una batería descargada

¿Qué hace la carga de “ecualización” y por qué es necesaria?

Todas las baterías, incluso las ensambladas en bloques unificados, se construyen con celdas individuales conectadas en serie para obtener el voltaje de CC requerido. Como en todos los productos manufacturados, existe una variación en la capacidad de cada celda de la batería. A medida que la batería envejece, esta variación aumenta. Dado que la batería es una cadena de celdas cuya resistencia depende de su eslabón más débil, se requiere un sistema para garantizar que todas las celdas mantengan su capacidad máxima.
Un sistema llamado "ecualización" se utiliza comúnmente en baterías de plomo-ácido y de níquel-cadmio. La ecualización eleva temporalmente el voltaje de carga de toda la batería por encima del voltaje de flotación normal. Este elevado voltaje de carga permite que todas las celdas, incluidas las débiles, acepten más corriente del cargador que con el voltaje de flotación. Como consecuencia del elevado voltaje ecualizado, todas las celdas de la batería se sobrecargan. Esto es aceptable durante períodos cortos, siempre que la batería tenga suficiente electrolito.
La sobrecarga aumenta considerablemente la velocidad a la que el agua del electrolito de la batería se electroliza en oxígeno e hidrógeno. Dado que los niveles bajos de electrolito dañarán permanentemente la batería, es importante limitar cuándo y durante cuánto tiempo se carga a la tensión ecualizada.
