Cargador de batería industrial controlado por tiristores

Thyristor Controlled Industrial Battery Charger

Cargador de batería industrial serie HVDC de uXcel

Serie EverExceed uXcel HVDC Los cargadores de baterías industriales están diseñados para sistemas de alta tensión, proporcionando alimentación de CC fiable y una carga inteligente de baterías. Con una potente capacidad de entrada de alta tensión, una conversión de energía eficiente y una protección de seguridad integral, esta serie garantiza un funcionamiento estable en entornos exigentes. Con una rectificación controlada por fase de eficacia probada y un control digital avanzado, los cargadores HVDC ofrecen un rendimiento preciso y duradero para aplicaciones críticas de alta tensión.

Plazo de entrega:
Normally 4~6 weeks
Marca:
EverExceed
Tensión CC nominal (salida) :
800/1000/1200V
Corriente CC nominal (salida) :
10-1500A
Voltaje de CA de entrada :
3×400V （3×220，380，415，480）
Tipo de Batería :
Lead acid batteries, nickle cadmium batteries, lithium batteries
Comunicación :
RS232, Modbus RTU
Servicio OEM/ODM :
Yes, customized service available
Certificados :
CE, EN61000, IEC60146

CONSULTE AHORA

El cargador de batería industrial de la serie HVDC de uXcel proporciona energía de CC de alto voltaje estable y carga de batería inteligente para sistemas de energía industriales críticos.

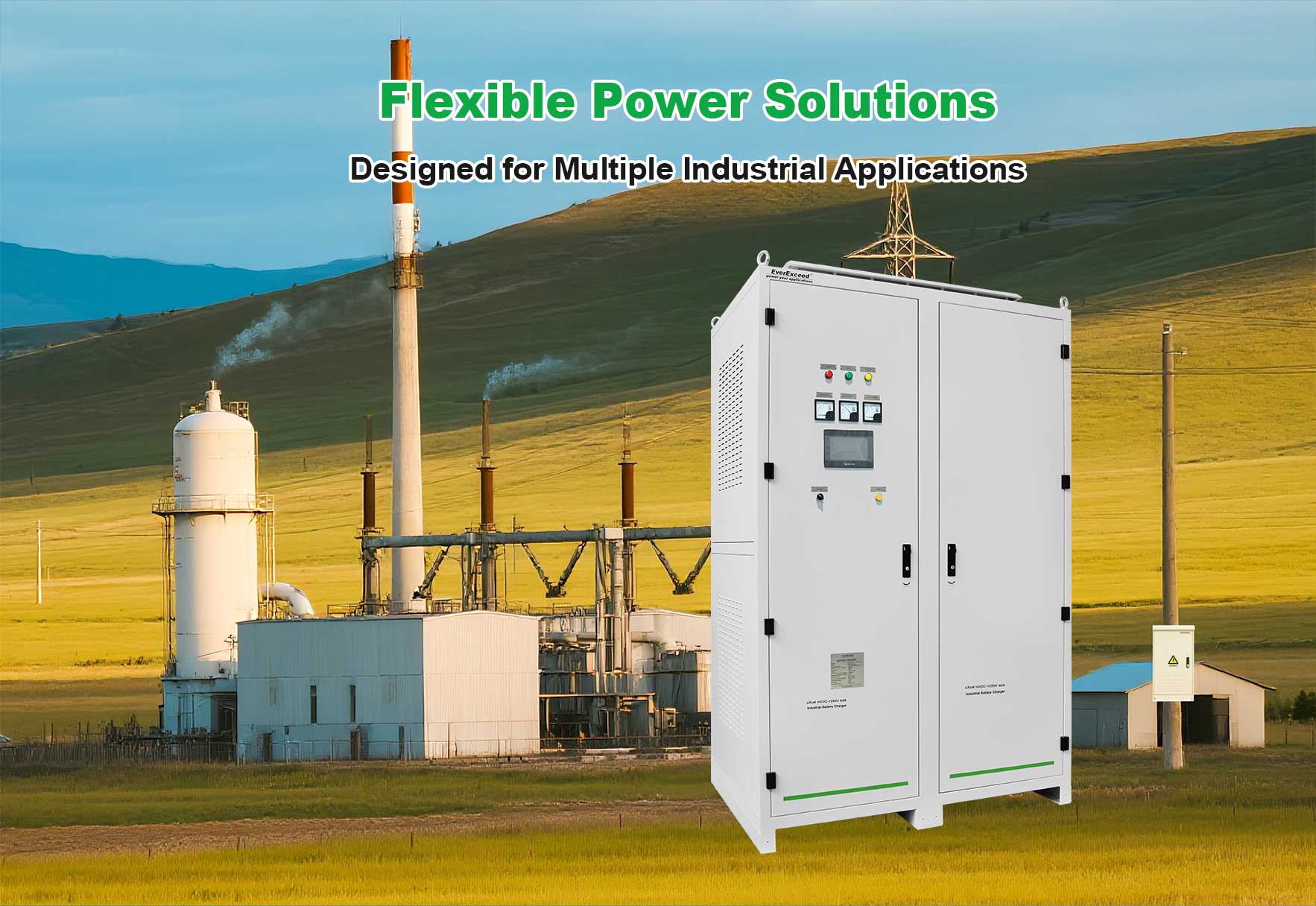

Diseñada para una amplia gama de aplicaciones industriales, la serie uXcel HVDC admite configuraciones de sistema flexibles y un funcionamiento confiable en entornos exigentes.

Características técnicas


Amplia compatibilidad de voltaje	MTBF largo	Larga vida útil
Admite modos de carga flexibles con salida ajustable de 800 a 1500 V, lo que garantiza una combinación precisa con varios sistemas de baterías de alto voltaje, incluidos plomo-ácido, Ni-Cd y LiFePO₄.	Diseñado para un funcionamiento continuo a plena carga a 40 °C con un MTBF superior a 23 000 horas, lo que garantiza un rendimiento estable a largo plazo.	Diseñado para más de 20 años de vida útil con el mantenimiento adecuado. .

Arquitectura de núcleo basada en tiristores	Calidad de construcción de grado industrial	Protección industrial robusta
Adopta rectificación SCR de 6 pulsos/12 pulsos con un microcontrolador incorporado para ofrecer modos de carga CC/CV precisos.	Construido con componentes de grado industrial, incluido un puente rectificador SCR estable y un transformador de aislamiento aislado de clase H, combinado con un controlador inteligente y una pantalla táctil HMI para una mejor protección y facilidad de mantenimiento.	Carcasa de acero laminado en frío con revestimiento epoxi y protección IP55, operable en –20°C a 55°C y 0–95% de humedad, resistente a temperaturas extremas, humedad, polvo y vibraciones para entornos hostiles como minería y transporte público.

Protección de seguridad integral		Gestión digital inteligente
Protecciones integradas contra sobretensión, sobrecorriente, cortocircuito y sobretemperatura, con indicadores de alarma visuales para la prevención temprana de fallas.		Equipado con una gran pantalla táctil LCD y comunicación Ethernet Modbus RS232/RS485 más TCP/IP para monitoreo remoto, registro de datos y operación no tripulada.

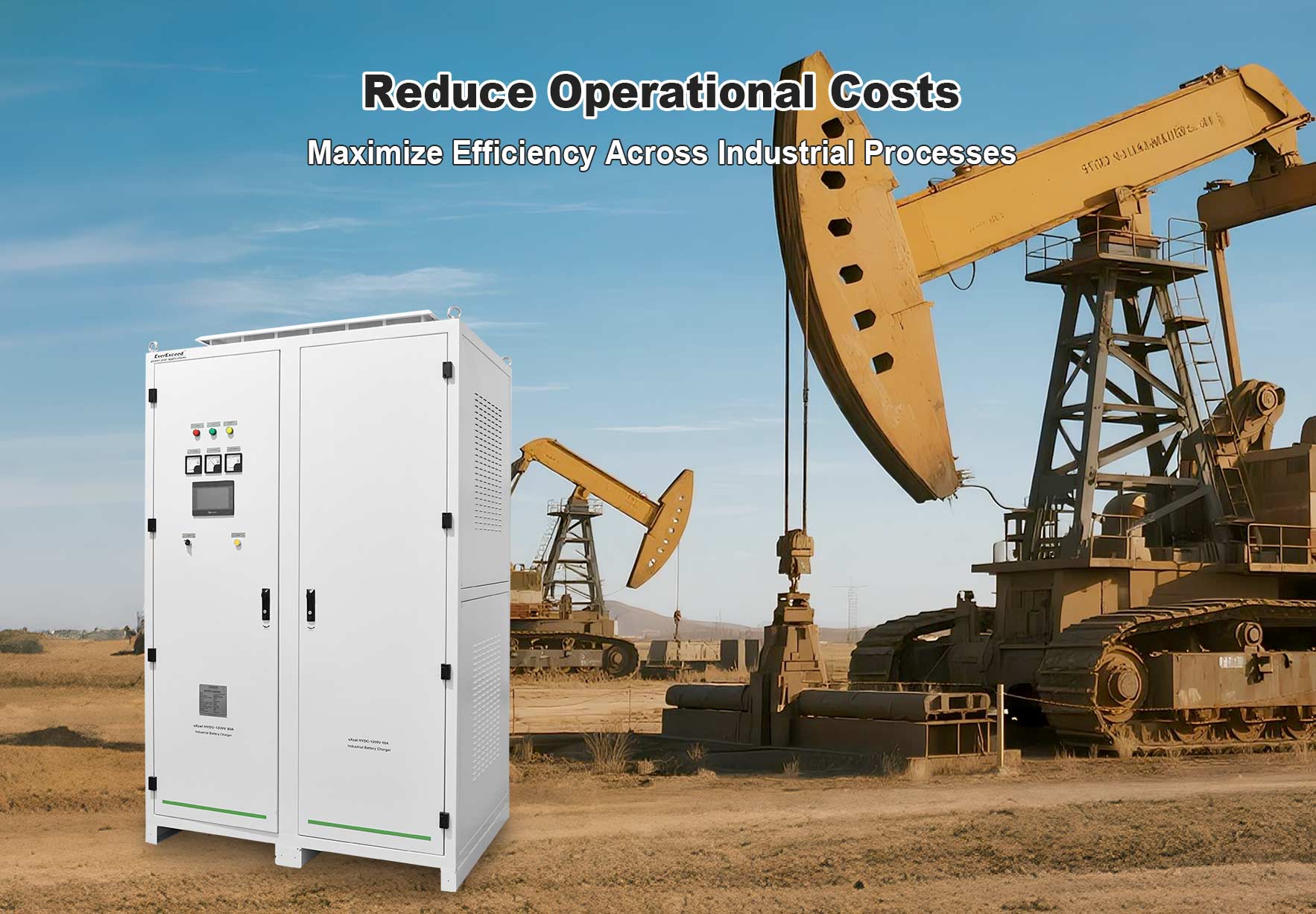

Con una alta eficiencia operativa y una larga vida útil, la serie uXcel HVDC ayuda a reducir los requisitos de mantenimiento y los costos operativos generales.

Nuestros socios industriales desde 2002

APORTE
voltaje de CA	3×400 V (3×220, 380, 415, 480)
Tolerancia de voltaje de entrada	±10%
Cableado de entrada	Trifásico, 3 cables o trifásico, 4 cables
Frecuencia de entrada	50 Hz (60 Hz)
Tolerancia de frecuencia de entrada	±5%
Protección de entrada	Protección contra sobrecorriente termomagnética mediante MCCB
Factor de potencia de entrada	>0,9
THDi de entrada	10%-15%

PRODUCCIÓN
Tensión nominal de CC	80/1000/1200
Rango de voltaje de salida	0-1,5 × voltaje nominal (ajustable)
Corriente nominal de CC	10-1500A
Rango de corriente de salida	0-1,1 × corriente nominal (ajustable)
Estabilidad de voltaje	±1% en modo flotante, entrada dentro de la tolerancia
Ondulación de voltaje	1% RMS (con batería conectada)
Limitación de corriente	La limitación de corriente de la batería se puede ajustar
Filtración	Filtro LC
Protección de salida	Protección contra cortocircuitos, fusibles NH y sobretensión

OPCIONES
Rectificador	Otro voltaje de entrada
	Diodo de bloqueo
	Protecciones contra sobretensiones y rayos
	Filtro de ondulación de tensión
	Caja de protección del circuito de la batería
	Detección de polaridad invertida de la batería
Mejor	Contactor de desconexión de bajo voltaje de batería (LVD)
	Sensor de temperatura ambiente de la batería
	Armario/bastidor de batería
	Sistema de monitoreo de batería
	Configuraciones paralelas
Sistema	Diodos de caída/convertidor CC-CC
	Monitoreo de fallas a tierra
	Iluminación interior de armarios
	Calentador anticondensación
	Disyuntor de salida
	Medidores analógicos/digitales del panel frontal
	Distribución de CC
	Compensación de temperatura
	Alarma/protección de CA alta y CA baja
	Alarma/protección de CC alta y CC baja
	Alarma de falla de CA
	Función de prueba de LED
	Otro color de marco
Mecánico	Hasta IP55 externo
	Espesor de la placa
	Chapa galvanizada
	Mantenimiento del acceso frontal
	Entrada de cable superior
	Cerradura de llave especial
	Identificación específica del gabinete (etiqueta, placa de identificación)
Comunicación	Modbus TCP/IP
	Modbus RTU (RS485)
	Protocolo DNP3.0
	Contactos sin tensión
	Transductores 4-20 mA
	Monitoreo remoto

BATERÍA
Tipo	Baterías de plomo-ácido o níquel-cadmio, ventiladas o recombinadas y de litio


COMUNICACIÓN
Comunicación	RS232, Modbus RTU


DATOS GENERALES
Temperatura de funcionamiento	0 a 50 °C
Temperatura de almacenamiento	-20 a +70 °C
Humedad relativa	< 95 % sin condensación
Altitud de operación	1000 m máximo sin reducción de potencia
Enfriamiento	Refrigeración por ventilador o refrigeración natural según clasificación
Eficiencia	90% según calificación
Protección externa	IP20
Ruido (a 1 m delante de la unidad)	55 – 65 dB según clasificación

Color del gabinete	RAL 7035
Dimensiones	Varía según calificaciones y opciones
ESTÁNDARES
IEC60146-1-1:2009	Convertidores de semiconductores: Especificación de requisitos básicos

IEC62040-1:2008+AMD1:2013	Sistemas de alimentación ininterrumpida (SAI) - Parte 1-2: Requisitos generales y de seguridad para SAI en ubicaciones de acceso restringido


IEC62040-2:2006	Sistemas de alimentación ininterrumpida (SAI) – Parte 2: Requisitos de compatibilidad electromagnética (CEM)

IEC61439-1:2011	Conjuntos de aparamenta de baja tensión - Parte 1: Reglas generales

IEC60529:1989+ AMD1:1999	Grados de protección que ofrecen los envolventes (Código IP)

IEC60076-11:2004	Transformadores de potencia – Parte 11: Transformadores de tipo seco


Directivas europeas
Directiva de baja tensión: 2006/95/CE y 2014/35/UE Directiva EMC: 2004/108/CE y 2014/30/UE Marca CE

Solicitud de electricidad

Solicitud de petróleo y gas

If you need to download files, you need to register as our member first ! Acceso / Registrado

uXcel HVDC Series Industrial Battery Charger V1.0 20251210.pdf

Ficha de datos

1. ¿Qué características de seguridad están incluidas en los cargadores EverExceed?

Protección contra sobretensión, sobretemperatura y cortocircuito

Monitoreo inteligente para evitar la sobrecarga o descarga profunda de la batería.

2.¿Se pueden utilizar los cargadores EverExceed con diferentes tipos de baterías?

Sí. Nuestros cargadores admiten baterías de plomo-ácido (VRLA, AGM, gel, inundadas) y de níquel-cadmio, con perfiles de carga seleccionables.

3. ¿Cómo elijo el cargador de batería industrial adecuado para mi aplicación?

Considere el tipo de batería, su capacidad, el entorno operativo y la autonomía requerida. Contacte con nuestro equipo para obtener una recomendación personalizada.

4. ¿Por qué es necesaria la carga de ecualización?

Las baterías constan de varias celdas en serie y, con el tiempo, su capacidad varía. La carga de ecualización ayuda a equilibrar todas las celdas al aumentar temporalmente el voltaje, asegurando así que las celdas más débiles reciban suficiente carga. Esto evita fallos prematuros de la batería y mantiene su rendimiento.

5. ¿Qué es la carga rápida y cómo funciona?

La carga rápida compensa la resistencia interna aumentando el voltaje del cargador, lo que permite que la batería absorba la corriente máxima durante más tiempo. Esto acelera la carga y minimiza la pérdida de energía por calor.

6. ¿Cómo puedo determinar el voltaje de carga correcto?

Siga siempre las recomendaciones del fabricante de la batería para los voltajes de flotación y ecualización/refuerzo. Una configuración incorrecta puede provocar una carga insuficiente (reduciendo la capacidad) o una carga excesiva (reduciendo la vida útil).

7. ¿Cuándo debe el cargador cambiar entre los modos de flotación y ecualización?

Hay diferentes métodos de control disponibles:

Interruptor manual:Simple pero con alto riesgo de olvidarse de volver al modo flotación.
Basado en temporizador (manual o automático): útil, pero puede no coincidir con las necesidades reales de la batería.
Control automático basado en batería: el mejor método, ya que ajusta la terminación de la carga en función de las condiciones de la batería.
