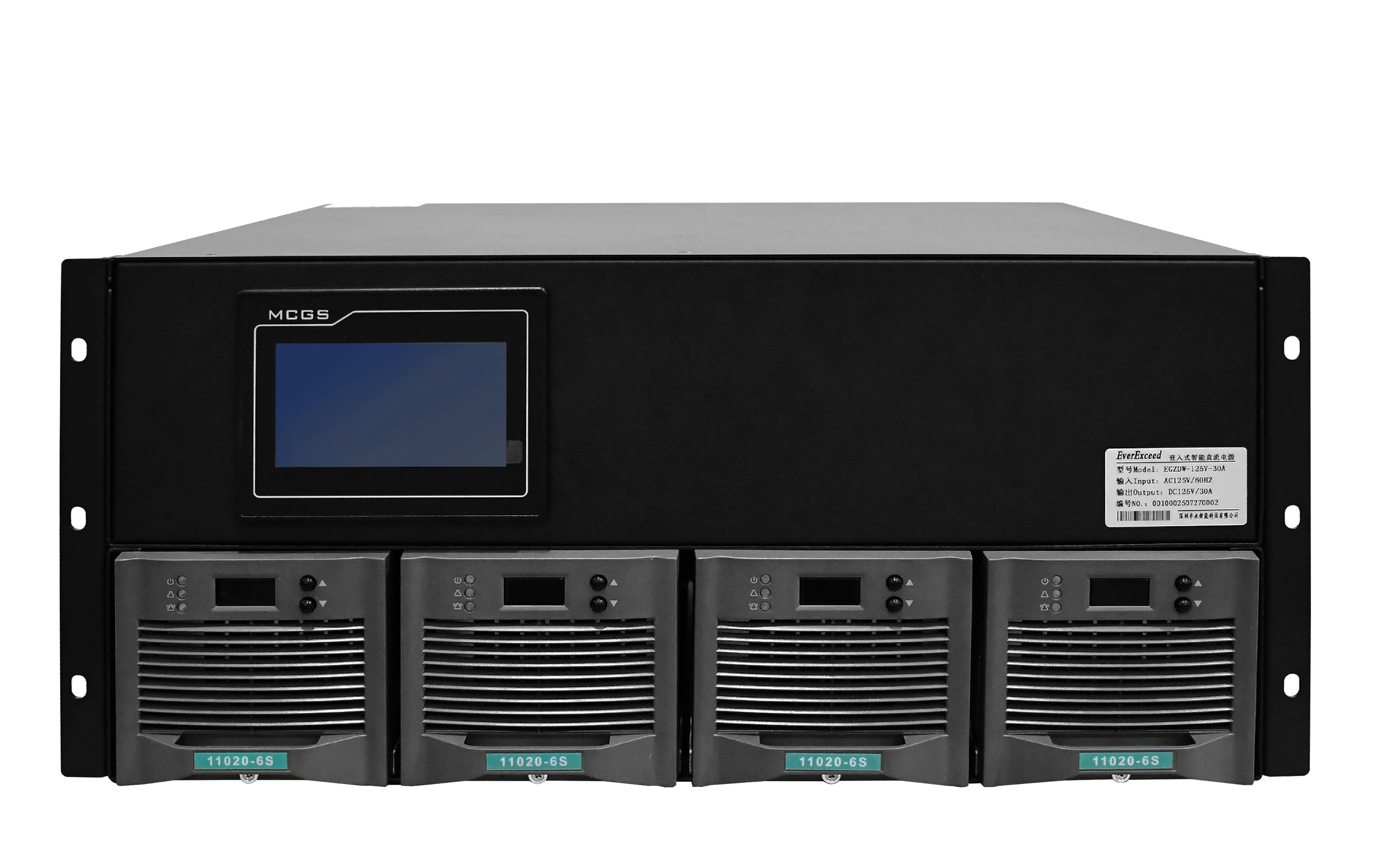

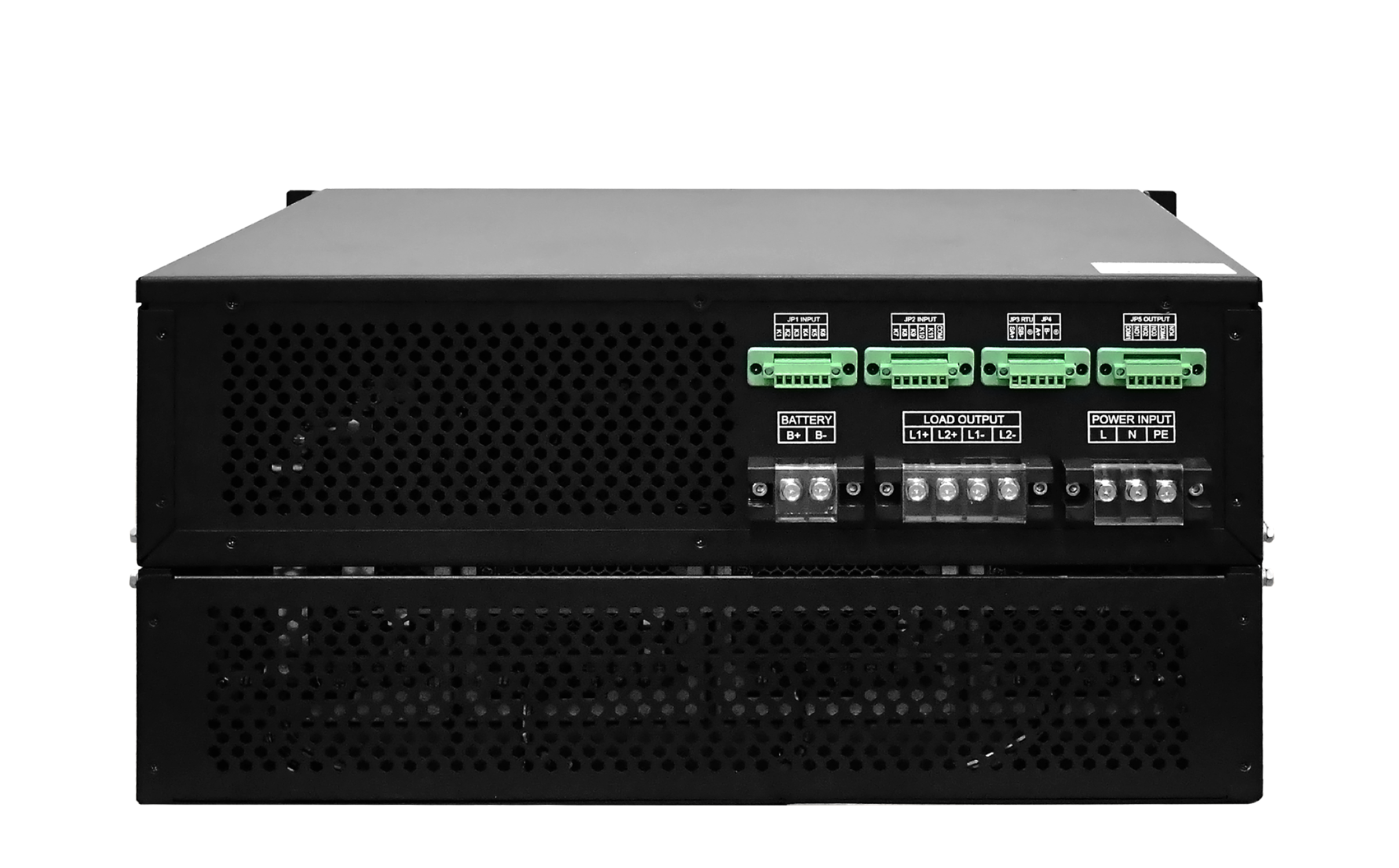

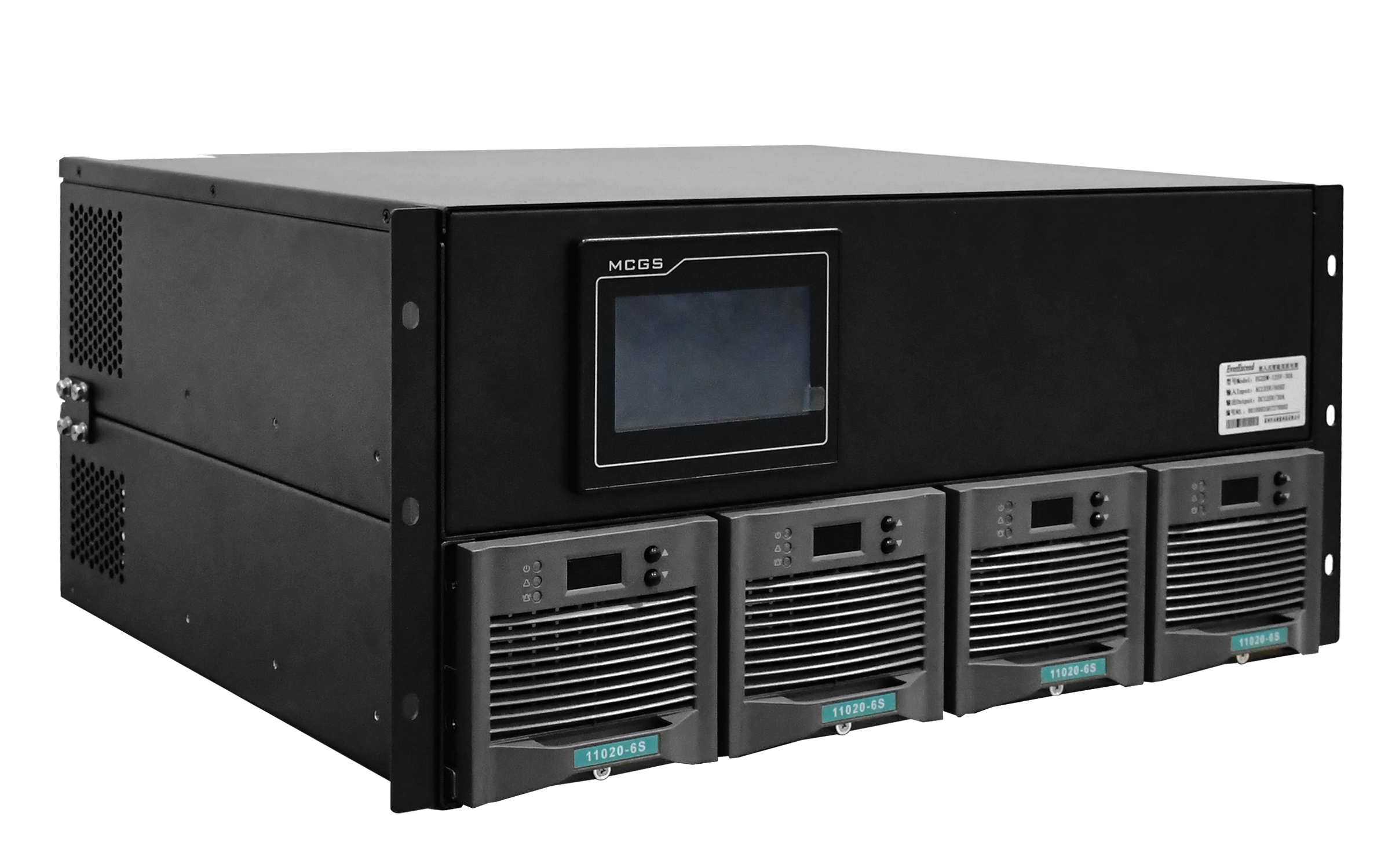

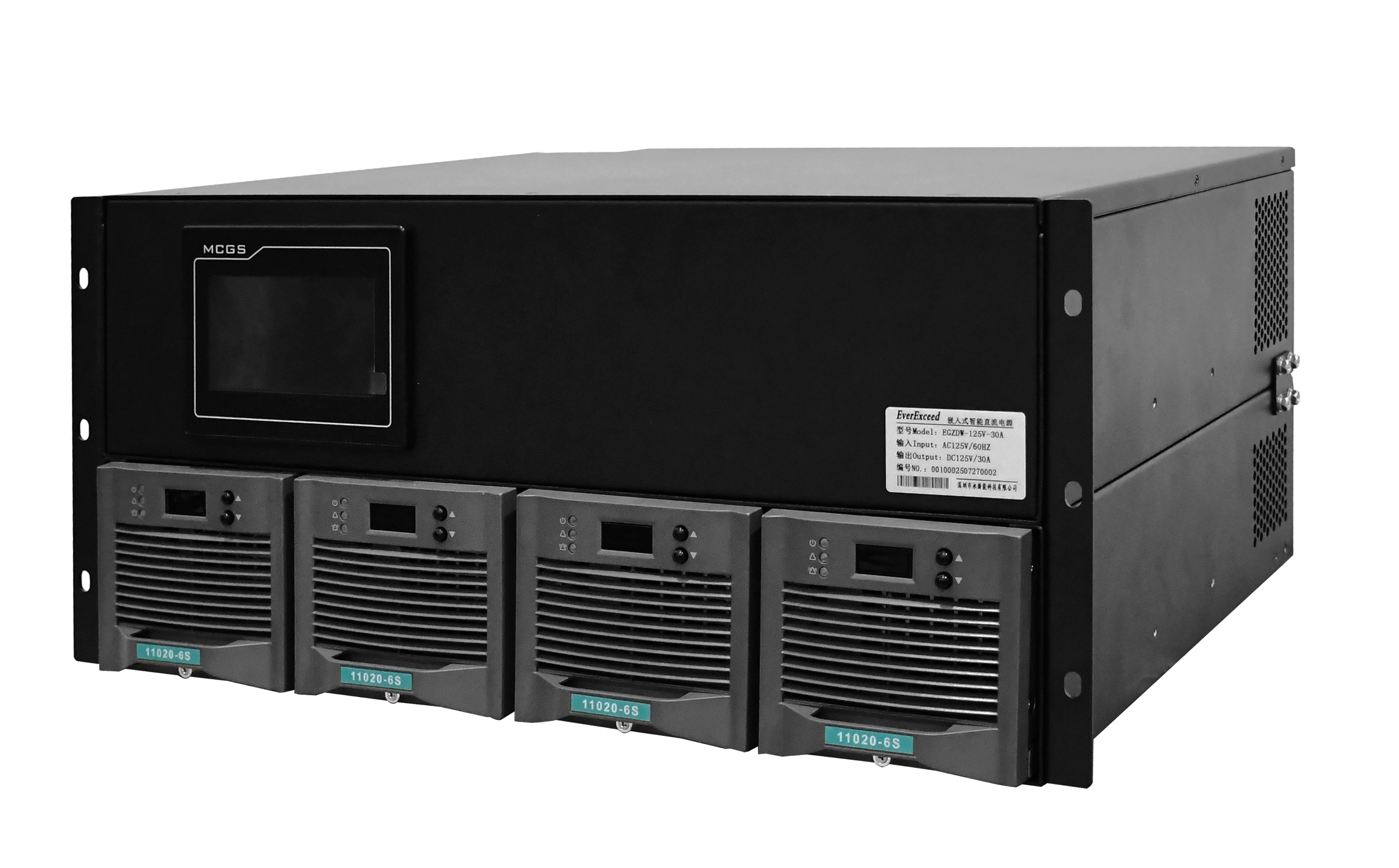

Cargador rectificador de CC modular serie HF (panel de CC)

El cargador rectificador de CC modular (panel de CC) controlado por microcomputadora de alta frecuencia (HF) proporciona alimentación de CC fiable para subestaciones, centrales eléctricas, instalaciones industriales, ferrocarriles y edificios de gran altura. Es compatible con la operación de interruptores de alta tensión, protección de relés, automatización y sistemas de control.

Con un diseño integrado que combina los módulos de monitoreo, rectificador, monitoreo de aislamiento, inspección de batería y monitoreo de interruptores, el panel de CC brinda control inteligente, operación fácil y comunicación remota perfecta, lo que lo hace ideal para aplicaciones de suministro de energía de CC sin supervisión.

Marca:
EverExceed
Tensión CC nominal (salida) :
24V/48V/110V/220V
Servicio OEM/ODM :
Yes
Certificados :
CE, TLC
Corriente de salida:
10-600A

CONSULTE AHORA

Características técnicas


Alta fiabilidad	Protección multietapa	Amplio rango de voltaje
Utilizando tecnología de conmutación de alta frecuencia, diseño modular y respaldo activo N + 1 que garantiza una alta confiabilidad.	Medidas de protección fiables y altamente aisladas para garantizar la seguridad de los sistemas y de las personas.	Ofrece un amplio rango de voltaje de entrada desde 90 V CA ~ 264 V CA , que es adecuado para diferentes escenarios de aplicación.

Gestión inteligente de la batería	Solución todo en uno	Interfaces de comunicación intuitivas
Gestión de batería totalmente automática con "cuatro mandos a distancia" funciones que satisfacen requisitos de control de tareas no atendidas.	Diseño integrado configurado con diferentes módulos (monitoreo, rectificador, inspección de batería, monitoreo de interruptores y aislamiento y módulo reductor, etc.)	Proporciona comunicación RS232/RS485/Ethernet y protocolo de comunicación MODBUS/IEC61850/DNP3.0/TCPIP.

Monitoreo remoto inteligente	Tecnología avanzada	Pantalla LCD inteligente
Detección en línea del voltaje, la temperatura y la resistencia interna de la batería para eliminar problema potencial de seguridad.	Módulo de carga que utiliza la última tecnología de conmutación suave tecnología, alta eficiencia de conversión, baja interferencia electromagnética.	Proporciona una pantalla LCD gráfica grande y fácil de usar con pantalla táctil fácil de operar.

Aplicación del sistema

Sistema de alimentación ininterrumpida de CC y CA integrado compuesto por componentes clave

Elementos		Serie 220V	Serie 110V	Serie 48V	Serie 24V
Aporte	Modo de entrada	Monofásico L/N/PE o trifásico 4 hilos
	Voltaje de entrada	90~264 VCA o 380 VCA ±15 %		90 VCA-290 VCA o 90 VCC-370 VCC	90 VCA a 290 VCA (nominal 176 V CA ~ 290 V CA)
	Frecuencia	45 Hz ~ 65 Hz
	Factor de potencia	≥0,9		≥0,99 a 220 V CA/50 A	≥0,99 a 220 V CA/60 A
Producción	Distribución de CC	Según la situación actual
	Rango de voltaje	198 V CC ~ 286 V CC ajustable	99~143 VCC ajustable	43 VCC-58 VCC ajustable	21 VCC ~ 29 VCC ajustable
	Ondulación de voltaje	≤+0,1%
	Precisión de la regulación de voltaje	≤+0,5%
	Precisión de la regulación actual	≤+0,5%
	Salida de los módulos de carga	≤5%
	Parámetros de desequilibrio actual
	Eficiencia	≥0,93 (carga completa)		≥92% a 220 V CA, 50%-100% de carga 、 ≥93% al valor pico	>90% a 220 V CA a 220 V CA 100 % de carga
Propiedad aislante	Salida a tierra	2 kVCA ， Corrientes de fuga ≤30 mA, 1 min, sin arco eléctrico
	Entrada a tierra
	Entrada a salida
Sistema	Temperatura de funcionamiento	-10~+45 °C 100% de potencia de salida
		+45~+ 60 °C , potencia de salida reducida
	Temperatura de almacenamiento	-25°C- 70°C (sin pilas)
	Ruido	≤55 dB
Parámetro mecánico	Dimensiones (An. x Pr. x Al.)	800 mm x 600 mm x 2260 mm
		600 mm x 600 mm x 1600 mm
	Peso	180-250 kg (depende de la configuración del sistema)

If you need to download files, you need to register as our member first ! Acceso / Registrado

EGZDW Series Modular DC Charge-Rectifier V1.0 20240622.pdf

Ficha de datos
