CRITICAL POWER

sistema de rectificador integrado de módulo intercambiable en caliente

La serie ER adopta un diseño redundante de disco en rack de 19 pulgadas, que es conveniente para una expansión flexible y proporciona suficiente energía para cumplir con los requisitos de los sistemas de comunicación. Es adecuado para redes eléctricas como interruptores, salas de computadoras, estaciones base, comunicaciones por satélite, comunicaciones de datos, ferrocarriles y sistemas de energía para ocasiones con un amplio rango de fluctuación, la operación es simple y conveniente, y es fácil de instalar y mantener.
  • marca:

    EverExceed
  • Tensión CC nominal (salida) :

    48VDC/24VDC
  • Corriente CC nominal (salida) :

    30A/50A/60A
  • Voltaje de CA de entrada :

    220Vac/110Vac
  • Comunicación :

    RS485,SNMP
  • Servicio OEM/ODM :

    Yes, customized service available
  • Certificados :

    CE, EN61000, IEC60146
  • Aplicaciones :

    Widely used in communication and industrial fields.
  • Features
  • TECHNICAL DATA
  • SUCCESSFUL CASES
  • Download
  • Related documents
  • Video
  • FAQ

características técnicas:


>amplio rango de voltaje de entrada de CA: 90~290vac;

>proporcionar 6 juegos de contactos secos pasivos;
>valores del factor de potencia hasta 0.99;
>con sistema de gestión de batería, con sonda de temperatura de batería;
>marco estándar de 2U de 19 pulgadas para una fácil instalación en el gabinete;
>con alarma de actividad, forma de sonido y luz para recordar información de alarma;
>tiene una rica visualización de estado LED+LCD y visualización de señal de alarma y funciones de grabación de alarma;
>radiación ultrabaja: utilizando un diseño avanzado de compatibilidad electromagnética;

>eficiencia de toda la máquina: 93.2%;
corriente de salida de módulo único de >48 V 50 A/30 A opcional, corriente de salida de módulo único de 24 V 60 A, corriente de salida del sistema 2U hasta 150 A, corriente total de hasta 600 A;

>sistema de compensación de temperatura, que se puede configurar para proteger una vez apagado y dos veces apagado;

>la configuración del sistema es flexible, conveniente y fácil de expandir. se pueden configurar varios sistemas de energía según las necesidades del cliente;

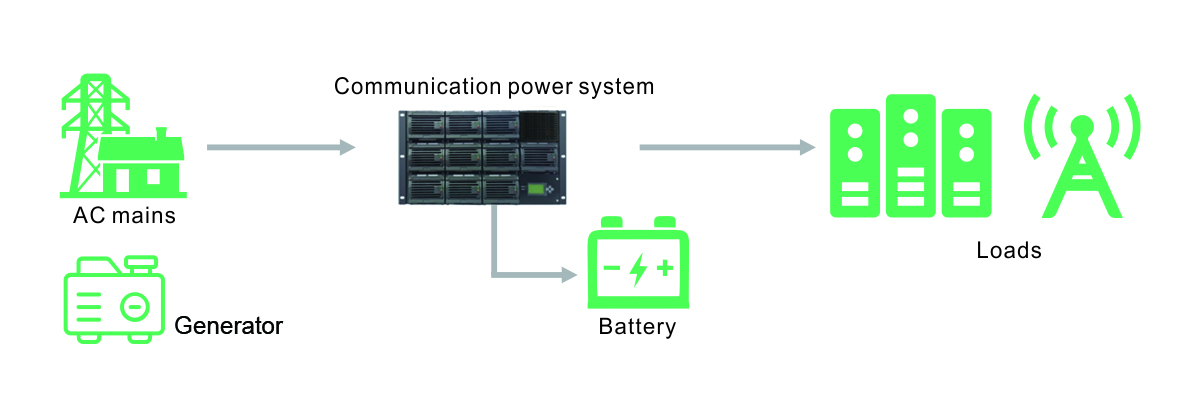

esquema del sistema:

aplicaciones:


ampliamente utilizado en los campos industriales y de comunicación. toda su tecnología de energía de comunicación convierte la corriente alterna en corriente continua para suministrar energía a la carga de CC, conecta el paquete de baterías en el sistema de alimentación para cargar el paquete de baterías, y detecta el estado del paquete de baterías. tres puertos del módulo rectificador intercambiables en caliente pueden formar un sistema redundante N+1 para proporcionar tolerancia a fallas para la carga. para adaptarse a diferentes sistemas de suministro de energía externos, el sistema de monitoreo está equipado con 45 opciones de alarma diferentes. la pantalla de monitoreo puede mostrar información de alarma actual, consultar información histórica de alarmas, y admite operación remota RS485/SNMP.



modelo er4830 er4850 er2460
entrada de ca Voltaje monofásico 220vac/110vac
frecuencia 50/60 Hz (45-66 Hz)
rango de voltaje 185-290vac
tensión nominal 48vdc 24vdc
voltaje flotante 53.5vcc (42-58V) 26.7VCC (21-29v)
tensión de ecualización 56.4vcc (42-58V) 28.2 V CC (21-29 V)
Factor de potencia >0.99@220vac
salida de CC eficiente >92%@220VAC pico: >93.2%@220VAC 100% carga
precisión de salida ≤0.6%
corriente de fuga <10mA
corriente de salida 30a 50a 60a
rs485 predeterminado (modo rtu)
comunicación TCP/IP por defecto
interfaz tarjeta snmp Opcional
contacto seco 6 grupos de DI, 6 grupos de DO
pantalla LCD tensión de entrada/salida, frecuencia, corriente de salida, temperatura ambiente, carga
instrucción estado de poder red/salida/bajo voltaje@voltaje sobrecarga
de entrada y salida rms 3000vac 50hz o equivalente 4240VDC 1 minuto ≤ 1ma
voltaje de aislamiento entrada - chasis rms 1500vac 50hz o equivalente 2120VDC 1 minuto ≤ 1ma
salida - chasis rms 500vac 50hz o equivalente 710VDC 1 minuto ≤ 1ma
resistencia de aislamiento @presión atmosférica normal, 90 % de humedad relativa tensión de prueba entrada-salida, entrada-tierra aislamiento de CC 500 V salida-tierra no debe ser inferior a 10 mΩ
velocidad del ventilador regulación de temperatura y corriente de salida
Temperatura de funcionamiento -40 +55°C (-40 +135°f)
almacenamiento temporal -40 +70°C (-40 +158°f)
elevado altura de trabajo
0~4000 metros, basado en 3000 metros,
la temperatura desciende 1℃ por cada 200 metros sobre el nivel del mar
altura de almacenamiento
0~4000 metros, basado en 3000 metros,
la temperatura desciende 1℃ por cada 200 metros sobre el nivel del mar
ruido <55db a entrada nominal y carga completa (temperatura ambiente <30℃)
enfriarse ventilador (flujo de aire delantero y trasero)
humedad relativa operación: 5 a 95% HR sin condensación

If you need to download files, you need to register as our member first ! iniciar sesión / registrado

  • EVEREXCEED ER series hot-swappable module embedded rectifier system.pdf
