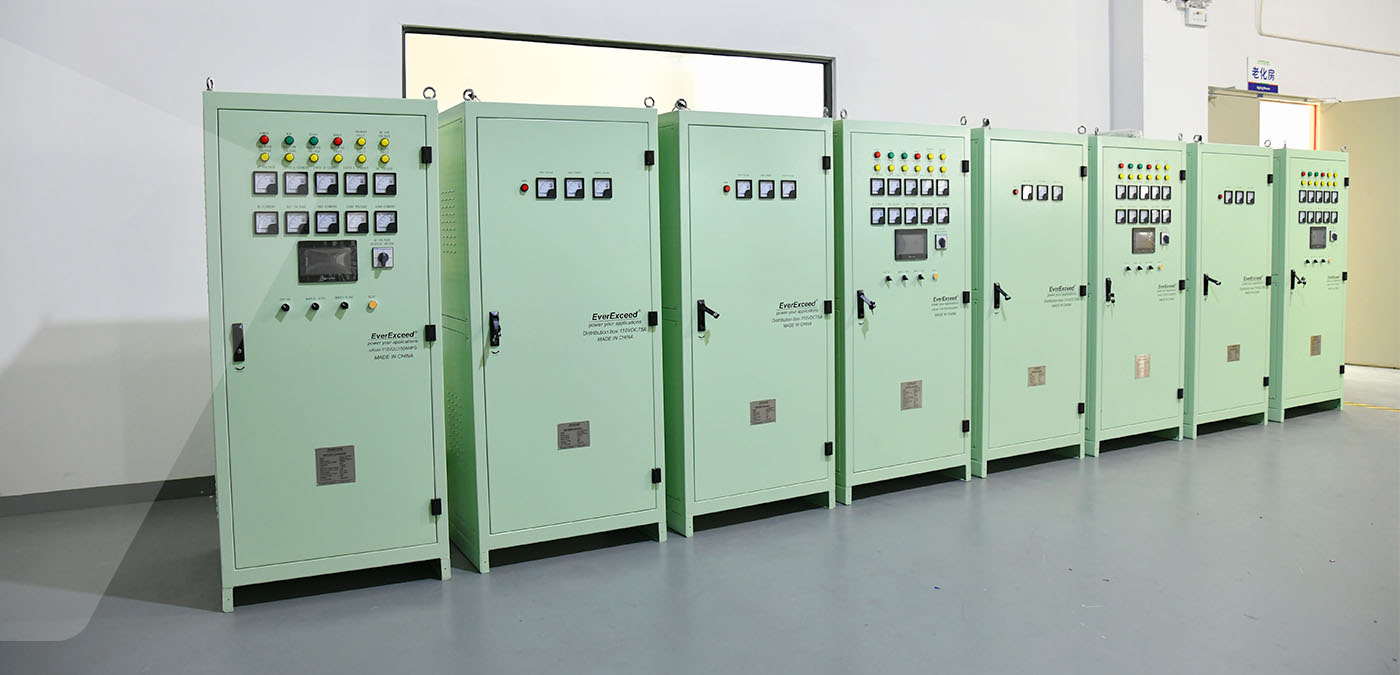

Este cargador de baterías industrial de 110 V y 150 A está diseñado a medida para un proyecto de subestación en Jordania. Este cargador proporcionar s Alimentación de CC estable para aplicaciones críticas, incluyendo el funcionamiento de aparamenta de alta tensión y sistemas de control y monitorización de subestaciones, tanto en condiciones normales como de emergencia.

La solución optimiza la estructura de alimentación de CC de la subestación, mejora la estabilidad del sistema de automatización y garantiza el funcionamiento fiable de los equipos de control, lo que permite una gestión energética más segura y eficiente.

Aspectos destacados del diseño personalizado

Sistema de monitoreo digital : Equipado con medidores digitales de voltaje y corriente CA/CC para monitoreo continuo de la potencia de entrada y salida, lo que permite la visualización en tiempo real de parámetros eléctricos clave con hasta 1 .5 % exactitud.

Alarma y protección inteligentes : Incorpora detección de fallos y protección mediante alarma, incluyendo sobretensión/subtensión de CA, sobretensión/subtensión de CC, fallo a tierra, fallo de CA y fallo del ventilador, lo que garantiza un funcionamiento seguro y fiable.

Protección del disyuntor : Los circuitos de batería y de carga están protegidos por disyuntores MCCB independientes, lo que proporciona un control de conmutación fiable y protección contra cortocircuitos y sobrecargas.

Configuraciones auxiliares : El calentador integrado evita la degradación del rendimiento a bajas temperaturas. Las luces LED se encienden automáticamente al abrir la puerta, lo que proporciona una visibilidad total del interior para facilitar el mantenimiento.

Configuración del interruptor de llave ： Los circuitos de batería y carga utilizan interruptores automáticos de caja moldeada (MCCB) con protección independiente contra sobretensiones y de encendido/apagado. Su alta capacidad de ruptura garantiza una desconexión segura en caso de cortocircuito.

Salida confiable ： El diodo antirretroceso evita daños por corriente inversa. El filtrado mediante condensador electrolítico mantiene la ondulación de voltaje de salida por debajo del 1%, lo que garantiza una alimentación limpia y una mayor duración de la batería.

Función de redundancia ： Admite redundancia paralela 1+1 o funcionamiento independiente. La conexión paralela flexible in situ mejora la estabilidad del sistema.

Armario de distribución eléctrica – Configuraciones básicas

Reducción precisa de voltaje: Cadena reductora de voltaje de silicio (caída máxima de 35 V, capacidad nominal de 75 A). El voltaje ajustable garantiza una alimentación de carga de CC estable.

Protección y monitorización de entrada: Interruptor automático de caja moldeada (MCCB) de entrada para protección contra sobrecargas y cortocircuitos. Voltímetro y amperímetro de CC para monitorización de E/S en tiempo real.

Configuración del alimentador: Disyuntores del alimentador con capacidad de ruptura de 10 kA: 10 × MCB2P32A, 10 × MCB2P16A, 4 × MCB2P10A. Admite múltiples cargas de CC con protección precisa de las derivaciones.

Conectividad remota: Todos los interruptores con contactos auxiliares permiten la monitorización remota del estado de encendido/apagado para facilitar el diagnóstico de fallos.

Función y protección

Funciones de alarma : Alarma de sobretensión/subtensión de CC , b falla de tierra de la batería (±) , c fallo de Harger , falla a tierra, b sobretensión de la batería , b subtensión de la batería, Fallo del ventilador.

Funciones de protección : Protección contra sobrecorriente, protección mediante fusibles, protección contra cortocircuitos, protección contra sobrecargas.

Monitorización y registro de datos : Monitorización en tiempo real de la tensión de entrada, la tensión de salida CC, la corriente de entrada, la corriente de salida CC, la potencia de entrada, la potencia de salida, la tensión de ecualización y la tensión de flotación.
El cargador admite el registro de eventos de alarma y el almacenamiento de datos, lo que permite a los usuarios revisar y descargar datos históricos según sea necesario.

Indicación del panel : Pantalla táctil inteligente con indicadores de alarma, funcionamiento y estado de la alimentación.

Interfaz de comunicación : MODBUS RTU vía RS232.

Vida útil del servicio de diseño : Diseñado para funcionamiento continuo con una vida útil de hasta 200.000 horas bajo condiciones de mantenimiento adecuadas.
